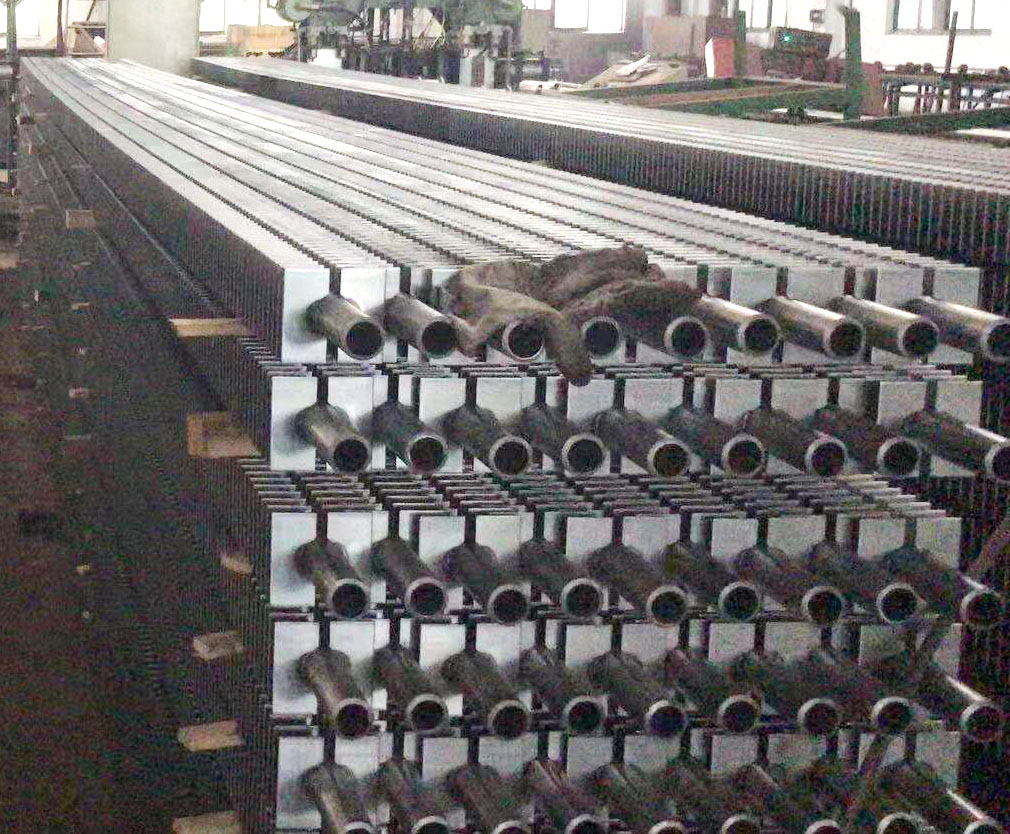

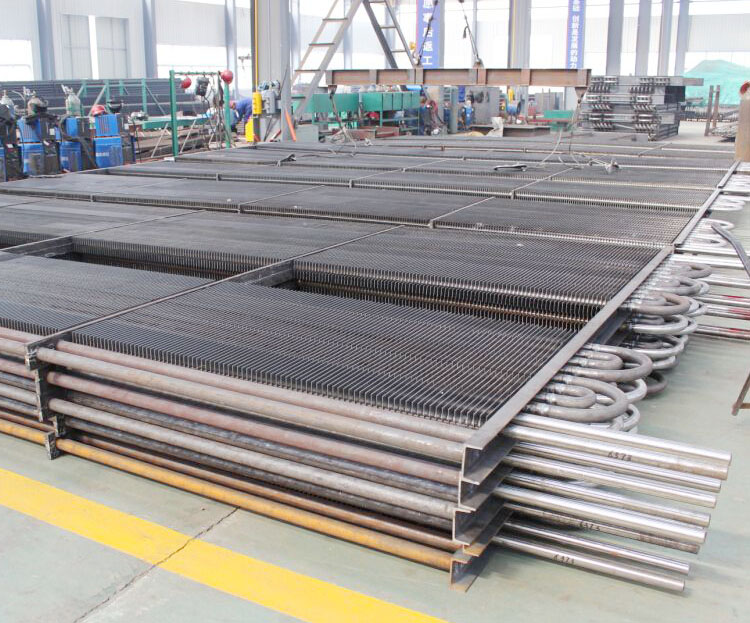

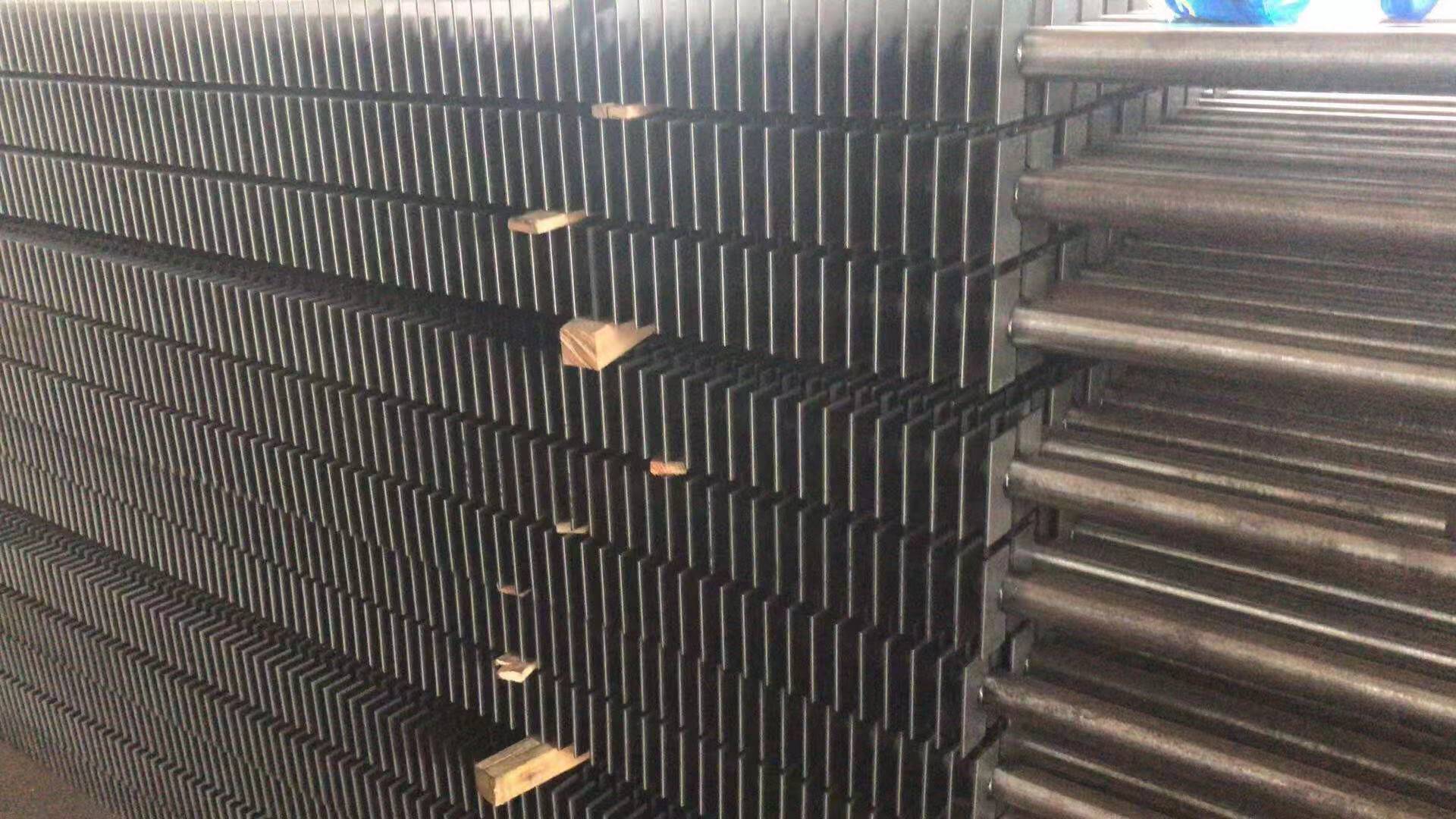

H型翅片管型省煤器技術是采用H型翅片管（亦稱H型鰭片管、肋片管、蝶片管）組裝成的高效換熱省煤器。 H型翅片管，亦稱h型鰭片管,h型肋片管，也有稱蝶片管的，它是把兩片中間有圓弧的鋼片對稱地與光管焊接在一起形成鰭片（肋片或蝶片），正面形狀頗像大寫字母“H”，故稱為H型翅片管(H型鰭片管）。H型翅片管的兩個鰭片為矩形，近似正方形，其邊長約為光管的2倍。屬擴展的受熱面。H型翅片管采用閃光電阻焊工藝方法，其焊接后焊縫熔合率高，焊縫抗拉強度大，具有良好的熱傳導性能。h型翅片管還可制造成雙管的“雙h”型鰭片管，其結構的剛性好，可以應用于管排較長的場合。

【1】耐磨損：

耐磨損，可提高磨損壽命3-4倍。 實驗發現，順列布置螺旋翅片管磨損有如下規律：

①磨損發生在螺旋前進方向一側；

②磨損最嚴重部位發生在螺旋前進方向一側, 靠近翅片皺折處管子根部附近區域

這是由于螺旋翅片的旋轉，螺旋翅片旋轉形成的翅片表面是一個空間曲面，肋片加工過程中形成的皺折所造成的。

而H型鰭片管鰭片筆直,即不旋轉，表面平行氣流和加工不形成皺折，故可以克服螺旋翅片管的磨損嚴重問題；H型鰭片將空間分成若干小的區域，對氣流有均流的作用，在其他條件相同的情況下，磨損壽命高3-4倍。

【2】積灰少

螺旋翅片片管積灰多的原因：一是螺旋管引導氣流旋轉，灰粒與煙氣分離，易形成積灰；另一原因是肋片與氣流不平行，背面易積灰。

H型鰭片不積灰的原因是：

①H型鰭片由于鰭片焊在管子不易積灰的兩側，而氣流筆直地流動，氣流方向與鰭片平行，鰭片不易積灰。

②H型鰭片中間留有4-10mm間隙，可引導氣流吹掃管子鰭片積灰。

【3】受熱面擴展充分可大大降低排煙溫度

受熱面擴展充分，受熱面可增加2-3倍，可大大降低排煙溫度 。
